为了使本技术领域的人员更好地理解本发明的内容，下面结合附图和实施例对本发明所提供的技术方案作进一步的详细描述。

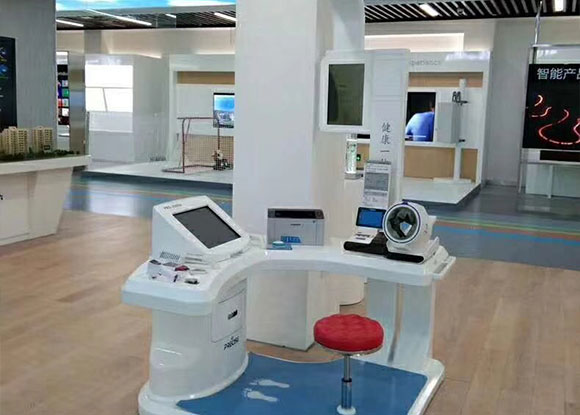

本实施例中提供一种健康一体机，结构如图1、图2所示，该一体机包括一个底部平台1，该一体机的所有部件均设置在该底部平台I内，便于整体实现，易于移动和装配。在底部平台上设有主机箱2，主机箱2为拱形结构，该主机箱2作为该一体机的核心部件，设置有两个测试主机，对应各类测试项目，用于所有数据采集、存储、传输、处理等操作。如图1所示，该主机箱的左右两侧分别为主机一测试部和主机二测试部，右侧为主机一测试部，用于测试人员为坐姿时进行测量。左侧为主机二测试部，测试人员需要站立或执行特定的动作进行测试。
具体来说，健康一体机主机一测试部分的结构为:在所述主机箱2的右侧面上设置有第一显示屏3，该第一显示屏3与设置在所述主机箱2内的第一主机连接，显示测试内容，并记录测试结果。在所述第一显示屏3的旁边设置有刷卡区4，测试人员刷卡后进行测试。在朝向该第一显示屏3的位置设置有座椅7，在所述座椅7的旁边设置有座椅调节机构19，用于针对测试者的高度和体形调节座椅的高度，所述座椅7的上部设置有颈部固定装置8，本实施例中为颈部固定环，用于测试者座好后对颈部的力量进行测试。
测试者在座椅内座好后，除可以测量颈部力量外，还可以测量反应能力、手臂的拉力、脚的蹬力等。在所述第一显示屏3的下方设置有反应时测试台5，反应测试台5的局部放大图如图3所示，反应时测试台5为半圆形，在所述反应时测试台5上设置有多个按钮6。此处包括一个确认按钮和其周围的5个测试按钮，测试按钮内设置有可点亮的灯，按下确认按钮后，测试按钮内的灯快速闪烁出不同的颜色，测试者根据第一显示屏3的提示按下特定颜色，记录测试者对应按下按钮的时间，来测量测试者的反应速度。在所述反应时测试台5的下方的左右两侧分别设置有拉力测试手柄13，用于测试左右手的拉力，该测试手柄为一个拉环，该拉环处设置有拉力传感器，将采集到的数据传输到主机一内。在中间位置有蹬力测试脚踏板14，测试者坐在座椅7内，可以进行蹬力测试。右侧的拉力测试手柄13的下方设置有握力测试手柄15，用于测量测试者的手的握力。这些都是在一体机的主机箱右侧的装置上完成的，由主机一来控制执行。
图1中主机箱2的左侧由主机二控制，进行立姿测试。在所述主机箱2的左侧面上设置有第二显示屏9，所述第二显示屏9与设置在所述主机箱2内的第二主机连接，健康一体机用于显示测试内容以及对测试采集到的数据进行存储、处理及传输。在所述第二显示屏9的左右两侧分别设置有手部电极10。在所述第二显示屏9的下方设置有肺活量测试手柄22，该手柄包括吹管和吹嘴，将消毒后的吹嘴安装在吹管上，用于进行肺活量的测试。在朝向该第二显示屏9的位置设置有站立式测试空间，该空间的底部设置有脚部电极11及电子称，上部设置有身高探头12。通过身高探头来测试身高，通过底部的电子称来测试体重。脚部电极11和手部电极10配合使用，用于测量人体的脂肪量、肌肉量、身体水分、蛋白质、无机盐等。
在优化的方案中，健康一体机在主机二测试部分中，还包括背脊力测试手柄，所述背脊力测试手柄包括左右手握持部20以及一个固定链21，所述固定链的一端连接在左右手握持部20的中间，另一端固定在底座平台I上。测试者向上拉，测试背部和手臂的力量。此外，在所述脚部电极11的旁边竖直设置有立式体前屈固定垫18，通过该立体式前屈固定垫来测量身体前屈的测试数据。
